Najważniejsze cechy:

• 3 porty łącznie (1x PoE IN + 2x PoE OUT) – zasilenie urządzenia i podanie PoE na dwa odbiorniki z jednego wejścia.
• PoE IN na LAN 1 (802.3af/at oraz PoE Passive) – kompatybilność z popularnymi źródłami PoE.
• PoE OUT na LAN 2–LAN 3 (802.3af/at) – zasilanie dwóch urządzeń zgodnych ze standardowym PoE.
• Gigabit Ethernet 1000 Mb/s na LAN 1–LAN 3 – szybsza transmisja danych w porównaniu do 10/100.
• LAN + PoE OUT 1000 Mb/s: LAN 2–LAN 3 – pełna prędkość gigabit także na portach z PoE.
• Zakres napięcia wejściowego 44–58 V – praca w typowym zakresie zasilania PoE.
• PoE: Vout = Vin – napięcie wyjściowe PoE zależne od napięcia wejściowego.
• Bardzo niski pobór mocy własnej 0,3 W – minimalne obciążenie źródła PoE.
• Zabezpieczenia: przepięciowe LAN 1–LAN 3 + nadprądowe 0,7 A na LAN 2–LAN 3 – ochrona portów i podłączonych urządzeń.
• Kompakt IP20, -25…+65°C (51(73) × 51 × 21 mm, 0,026 kg) + uniwersalny montaż – łatwa instalacja, także z adapterami TH-35 i RACK.

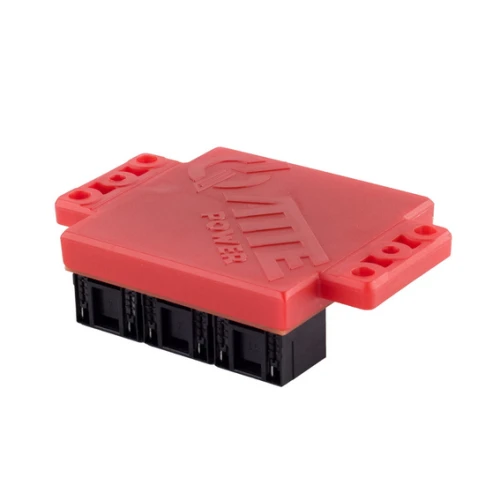

Switch PoE 3 portowy 10/100/1000Mbps extender APT-3-50

Urządzenie umożliwia nam zasilanie do 2 odbiorników PoE za pomocą jednego przewodu UTP. W sytuacjach, kiedy nie mamy możliwości doprowadzenie nowego przewodu lub doprowadzenie wiązałoby się z dodatkowymi kosztami, APT-3-50 pozwala nam na wykorzystanie istniejącego już okablowania. APT-3-50 może pełnić rolę ekstendera sieci LAN + PoE w sytuacji, kiedy odległość pomiędzy urządzeniami przekracza 100m. Jeżeli jest możliwość podzielenia przewodu na odcinki poniżej 100m przewodu UTP pozwala na zwiększenie zasięgu sieci LAN bez konieczności podłączenia dodatkowego zasilania z zachowaniem pełnej przepustowości 1000Mbps.

Podstawowe zastosowania:

• jako rozdzielacz dla 2 odbiorników PoE (kamer IP) zasilanych z jednego przewodu UTP np. montaż dodatkowych kamer w miejscu już istniejących kamer bez wymiany okablowania
• w połączeniu kaskadowym (szeregowym) do podłączenia kilku urządzeń IP PoE na na odległościach przekraczających 100m UTP

APT-3-50 przeznaczony jest do współpracy z dowolnymi urządzeniami sieciowymi, kamerami IP oraz innymi zasilanymi w standardzie PoE 802.3af/at. Wszystkie porty zapewniają przepustowość 1000Mbps co ma istotne znaczenie przy połączeniach w topologii magistrali. Urządzenia serii APT (Atte Power Tree) zapewniają kompatybilność ze standardami IEEE 802.3af/at zarówno jako odbiorniki PoE, jak również na wszystkich portach wyjściowych. Po podłączeniu urządzenia do portu 2 lub 3 następuje identyfikacja odbiornika i jeżeli jest to urządzenie zasilane z PoE włączone zostanie zasilanie w porcie.

Urządzenie posiada stopień ochrony IP20, aby zapewnić ochronę przed wpływem czynników atmosferycznych oraz kondensacją wilgoci, wymagane jest zastosowanie odpowiedniej obudowy (minimum IP44). Jeśli urządzenie będzie zastosowane w niewielkiej przestrzeni jest możliwe nacięcie i wyłamanie uchwytów montażowych podstawki w celu zmniejszenia wymiarów modułu.

APT-3-50 jest wyposażony w uniwersalną podstawkę montażową, która umożliwia montaż na kilka sposobów:

• z użyciem kołków montażowych na rastrze 10.8mm, jaki jest we wszystkich obudowach ABOX
• z użyciem kołków montażowych do adapterów RACK 19” oraz RACK 10”
• poprzez przykręcenie przez dodatkowe otwory do dowolnej płaskiej powierzchni
• stosując dodatkowy adapter ADD-TH35 można zamontować moduł na szynie TH35 (DIN)

Sumaryczna moc pobierana przez podłączone do extendera kamery (odbiorniki PoE) nie może przekroczyć budżetu mocy oferowanego przez switch zasilający całą linię:

• dla standardu 802.3af jest to ok. 13W dostępne na extenderze
• dla standardu 802.3at jest to ok. 25W dostępne na extenderze

Uwzględnij oświetlacze IR - włączają się w nocy, zwiększając znacząco pobór mocy.

Uwzględnij także straty w przewodzie zasilającym - zależą od jego przekroju, długości oraz wartości napięcia na linii PoE

Specyfikacja techniczna:
