Alarmcentrale Ropam NEOLTE-IP-SET

Belangrijkste kenmerken:

Ondersteuning voor temperatuur- en vochtigheidssensoren (bedraad, draadloos) Kamerthermostaatfunctie (ondersteuning voor 1 verwarmingszone) Aansturing van uitgangen naar automatiseringselementen mogelijk via: RopamNeo mobiele applicatie, SMS, DTMF, CLIP (KeyGSM) AI 0-10V analoge ingang voor het regelen van fysieke parameters bijv. batterijspanning, vochtigheid [%RH], temperatuur, enz. Grafische, bloklogica-editor (DiagramEditor) Geavanceerde logische functies, rekenkundige functies, tellers, tijdrelais Tot 10 onafhankelijke logische condities (If...Then...Else-blokken) Tot 20 tijdrelais voor de realisatie van tijdlogische functies Diagrameditor - grafische logica-assistent of scripteditor (C-scripttaal)

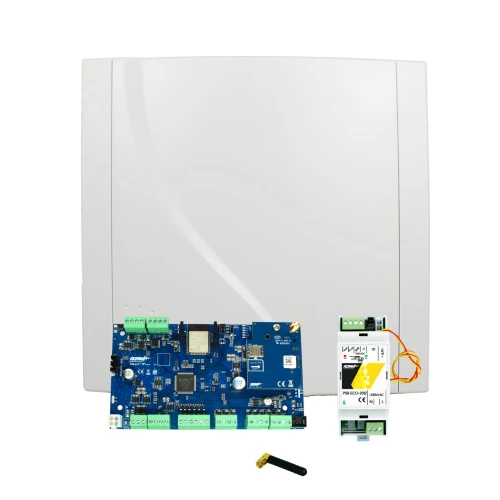

De NeoLTE-IP-SET van Ropam, die bestaat uit het NeoLTE-IP bedieningspaneel, ondersteund door de PSR-ECO-2012 buffervoeding, de AT-GSM-MINI90 antenne en de O-R3P behuizing, is de perfecte combinatie van een alarmsysteem en domotica, met GSM/LTE en WIFI connectiviteit. Het moderne ontwerp en de geavanceerde technologie passen perfect in verschillende ruimtes en interieurs.

Software: Het systeem wordt geprogrammeerd en geconfigureerd met de speciale software NeoGSM-IP Manager. Dit is een intuïtief te gebruiken toepassing die de configuratie van het hele systeem inclusief uitbreidingsmodules mogelijk maakt. Programmeren vanaf een computer vereist een fysieke verbinding met de PBX, die wordt gemaakt via een microUSB-poort. DOWNLOAD LINK.

Modulair ontwerp en integratie

Het bedieningspaneel biedt een groot aantal uitbreidingsmogelijkheden dankzij het modulaire ontwerp. Er kunnen verschillende sensoren (beweging, rook, overstroming, enz.), alarmen en apparaten voor gebouwautomatisering op worden aangesloten. De geïntegreerde IP-module maakt bediening en bewaking op afstand mogelijk via mobiele toepassingen (bijv. RopamHome) en clouddiensten.
Beheer van gebouwautomatisering

NEOLTE-IP-SET werkt niet alleen als een bedieningspaneel, maar ook als een beheersysteem voor huisautomatisering. Het is mogelijk om verlichting, poorten, rolluiken, verwarming en andere elementen van de slimme woning te bedienen. Het systeem ondersteunt automatiseringsscenario's die kunnen worden aangepast aan de behoeften van de gebruiker (bijv. - de rolluiken sluiten, het alarm inschakelen, de verlichting uitschakelen).


Eenvoudige installatie en configuratie

De kit is ontworpen voor een eenvoudige installatie. De configuratie van het bedieningspaneel wordt uitgevoerd via speciale software waarmee de instellingen kunnen worden aangepast aan de specifieke behoeften van de gebruiker. Installateurs kunnen gebruikmaken van geavanceerde diagnosetools en technische ondersteuning op afstand.

Ropam heeft RopamNeo software ontwikkeld voor het beheer van een alarmsysteem gebaseerd op het NeoLTE-IP controlepaneel. Verbinding op afstand van de toepassing met het bedieningspaneel via LTE / GPRS of internet (dynamisch IP-adres) is mogelijk via de RopamBridge server.

Technische specificatie NEOLTE-IP:

Voedingsspanning	U = 9V ~ 14V/DC min/max @ 1,5A min (vereist gebruik van voedingseenheid PSR-ECO-5012-RS/2012)
Indicatie storing DC-voeding	U<11V
Belastbaarheid van de gestuurde uitgangen: O1, O2 en voeding AUX, KBD	In = 1,0A (continu), Ipeak = 1,3A (kortstondig)
Kortsluit- en thermische beveiliging van uitgangen: O1, O2, AUX, KBD	Ilim = 1,0A ~ 1,7A, Tj, Tc= 125 °C (conditie: kortsluitstroombegrenzing of uitgangsoverbelasting)
Belastingsregeling voor uitgangen: O1, O2	2KΩ max. lijnimpedantie
Belastbaarheid van uitgangen O3-O8	700mA @30Vdc
Stroomverbruik van bedieningspanelen (zonder uitgangen)	300/95/70 - max/a max/min
Wifi uit, GSM uit, Eth	-15mA, -10mA, +30mA
LTE-modem	Ondersteunt 4G en 2G netwerken, (LTE-FDD: B1/B3/B5/B7/B8/B20/B28)
GSM-operationele frequentie van de modem	850 / 900 / 1800 / 1900 MHz
WIFI-module	802.11 b/g/n, 2,4 GHz, met ingebouwde PCB-antenne voor behuizing
Type gegevensoverdracht	SMS, SPRAAK, GPRS
Audiosignaal: AUDIO IN, AUDIO OUT (VSR-connector)	2 Vrms
Binaire ingangen (programmeerbaar)	NO, NC, EOL, 2EOL/NC, 2EOL/NO = hi-Z/~30Ω, ~30Ω/hi-Z, hi-Z/2k2, 1k1/2k2, 2k2/1k1 lijnimpedantie voor type: geen schending / schending
Temperatuursensoringangen.	T1 - T2 (gegevens), GND, +VT (3,3V)
Analoge ingang (programmeerbaar)	Uin = 0 - 10V / DC (max.) (impedantie Z = 30KΏ , resolutie 10mV, nauwkeurigheid 1% van het hele bereik)
Systeemcommunicatie	Mag

Technische specificatie PSR-ECO-2012:

Voedingsspanning en stroom	Uin = 195V ~ 265V/AC 50Hz, Irms = 0,25A max.
Inschakelstroom van de voeding	11A@2ms - geen belasting
Uitgangsspanning van de voedingseenheid	Uout = 13,8VDC +0,5V/-1V wanneer geen ACU Un = 13,8VDC (@20°C, Iout=0A) Uout = 9,5VDC tot 14,3V wanneer ACU is aangesloten
DC rimpel spanning	100mV p-p max.
Autocompensatie laadspanning parameter	-3 [mV/°C/cel] +/- 20% boven ontwerptemperatuur 20 °C +3 [mV/°C/cel] +/- 20% onder ontwerptemperatuur 20 °C
Uitgangsvermogen voeding (stroomcapaciteit)	20 W (1,5 A max.)
Totaal vermogen van de voeding	25W
Energie-efficiëntie	88% ~ 91%
Onbelast energieverbruik van ~230V lichtnet (Iout=0, Ibat=0)	0,39W (S = 3,5VA)
AC stroomuitval indicatie	ACok technische uitgang
DC laagspanningsfoutindicatie	Uout min +1V (+/-5%)
Uitschakelspanning lege batterij Uout min	Uout<10V zonder belasting Uout <10,4V@Iout 1,5A
Uitgangsbelasting +V, GND	In = 1,5A (continu) Ipeak = 2A (kortstondig)
Kortsluitbeveiliging van de boost converter	Ilim = 1,8A (+/-5%), (voorwaarde: kortsluitstroombegrenzing of uitgangsoverbelasting)
Thermische kortsluitbeveiliging aan de uitgang: +BAT	PTC 1,85A
Belastbaarheid van de uitgangen FBAT, ACok	FBAT: 100mA@30Vdc max. (geen kortsluitbeveiliging) ACok: 5mA@12Vdc
Type uitgang: FAC, FBAT	OC (open collector, open collector)</td

O-R3P technische specificatie:

Bedieningspanelen en modules	Ropam
Stamperbeveiliging	Stamper Ropam anti-tamper microschakelaar
Sabotage	Openen, voldoet aan de vereisten van de norm PN-EN 50131
Toepassing	Binnen
Ontwerp	ABS kunststof Inclusief roosters
Kleur	RAL 7035 (lichtgrijs)
Sluiting	Geschroefd x4 van voren
Ruimte voor batterij	7Ah/12 Droog loodzuur (SLA)
DIN rail (TH35)	Voor montage van de PSR-ECO voeding
GSM, WIFI antenne montage in de behuizing	Ja
Afmetingen (B/H/D)	Externe behuizing 264x253x85 [+/-2mm].
