Ropam temperatuurmonitoringsysteem bereik -20 tot +70 graden C. Platte sensor kabel Monitoring Controle Meting

Temperatuurbewakingssysteem van -20 tot +70 graden C Ropam

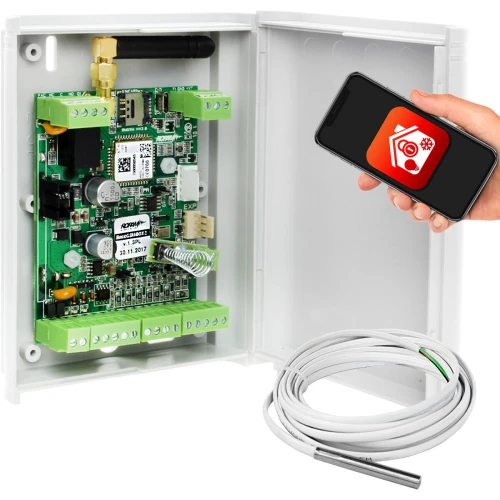

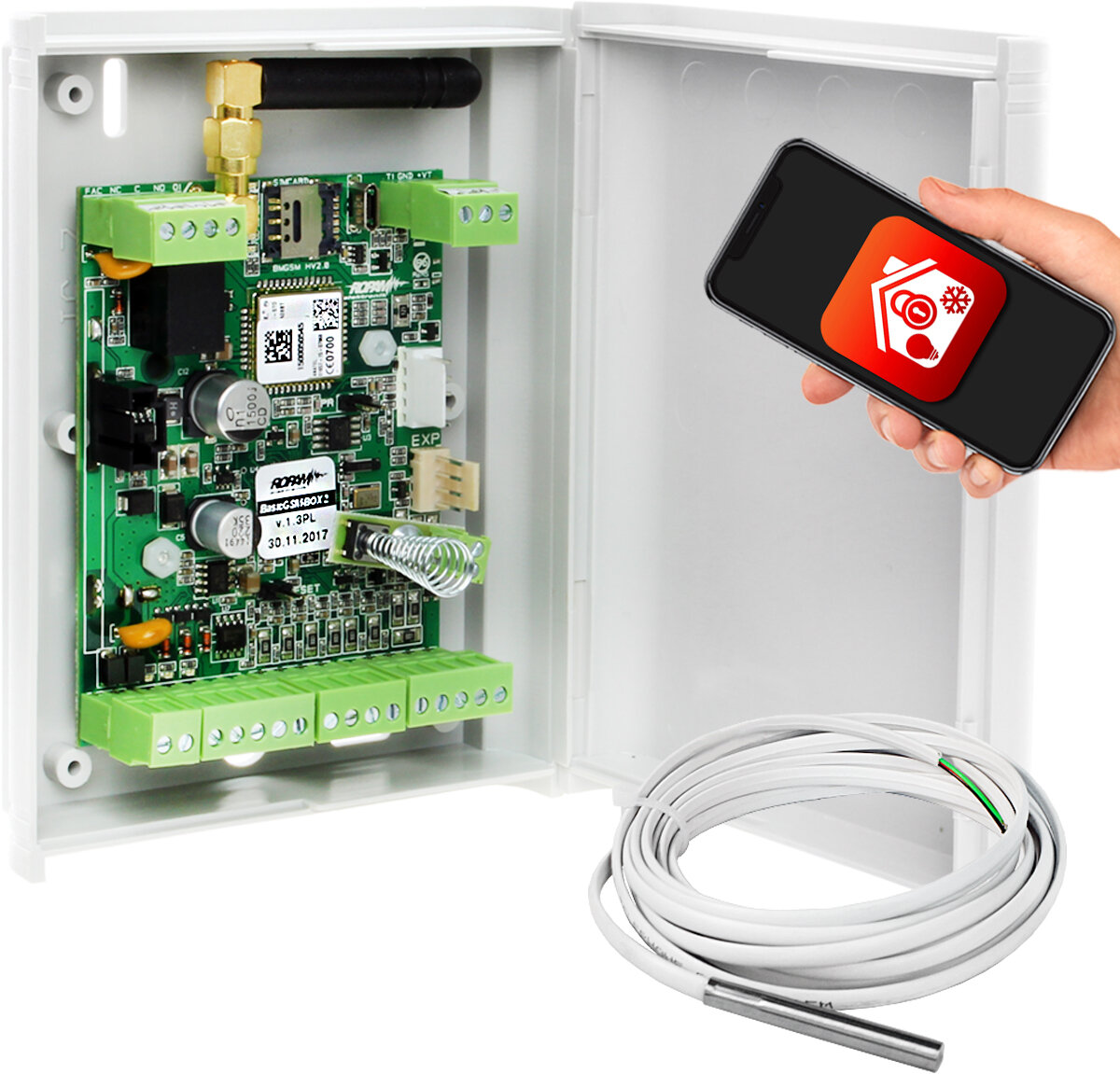

Het handhaven van de optimale temperatuur is uiterst belangrijk in onder andere de voedingsmiddelen-, tuinbouw- of transportindustrie. Zelfs kleine afwijkingen van de geaccepteerde waarden kunnen ernstige gevolgen hebben. Daarom moeten de omstandigheden in de ruimte continu worden bewaakt. Een bewakingssysteem bestaande uit de Ropam BasicGSM-Box 2 meld- en regelmodule, de TSR-2 temperatuursensor en een voedingseenheid dient hiervoor.

Deze oplossing is onder andere geschikt voor

• de voedingsmiddelenindustrie (bijv. slagerijen, magazijnen, koelhuizen),
• de tuinbouwindustrie (bijv. kasgewassen),
• de transportindustrie
• medische industrie,
• serverruimtes,
• museumgebouwen.

Hoe werkt dit temperatuurbewakingssysteem? De kit is uitgerust met een digitale temperatuursensor. Metingen worden uitgevoerd met een frequentie van elke 30 s. Als het systeem een afwijking van de norm of een storing detecteert, stuurt het een melding volgens de instellingen van de gebruiker.

Apparaat:

• meet in een temperatuurbereik tussen -20 en +70⁰C
• kan worden geconfigureerd en bediend met de speciale mobiele applicaties RopamBasic (Android, iOS) en RopamDroid - voor bediening via sms
• is uitgerust met een uitgebreide LogicProcessor, die geavanceerde logische en rekenkundige functies ondersteunt
• biedt een breed scala aan configuratie- en programmeermogelijkheden - de werking kan op afstand worden geprogrammeerd via GPRS of lokaal (microUSB-verbinding).
• ondersteunt tot 8 telefoonnummers, 8 e-mailadressen
• ondersteunt USSD-codes via RopamBasic applicatie of SMS,
• maakt het uploaden en afspelen van maximaal 8 verschillende spraakberichten mogelijk
• onthoudt tot 1.000 gebeurtenissen met overschrijffunctie, zodat je de geschiedenis van temperatuurniveaus kunt controleren
• kan functioneren als bedieningspaneel.

Weergave van het venster Temperatuurinstellingen in de toepassing BasicGSM Manager voor het beheer van de module:

Uitleg:

• Naam - naam van de temperatuursensor (vereist voor weergave in STAN SMS-berichten, in RopamBasic applicatie, RopamDroid applicatie).
• Alarm wanneer: de module stuurt een melding in de vorm zoals hieronder (het is vereist om de nodige vormen van melding te selecteren wanneer de ingestelde temperatuurdrempel wordt overschreden).
• Alarm wanneer de gradiënt wordt overschreden: de module verstuurt een melding wanneer de vooraf ingestelde gradiënt (veranderingssnelheid) van de temperatuur de gedefinieerde waarde in het veld ........ overschrijdt. [ºC/min].
• Hysteresis: verschil tussen de temperatuurwaarden voor de onderste en bovenste schakeldrempel. Voorbeeld: als de ingestelde temperatuur a = 30[ºC] en b = 20[ºC] en de hysteresis is ingesteld op 2[ºC], zal de module de verwarming uitschakelen als de temperatuur onder 22[ºC] zakt en de verwarming uitschakelen als de temperatuur boven 28[ºC] stijgt.
• Storing temperatuursensor: melding van storing/storing temperatuursensor naar de gebruiker van het systeem. Mogelijke meldingsopties: dezelfde als bij alarmen voor overschrijding van de temperatuurwaarde (zoals hierboven).
• Interval voor schrijven van waarden naar geheugen: interval tussen het schrijven van opeenvolgende temperatuurwaarden naar het gebeurtenisgeheugen van de module. Minimale tijd: 1 [min], max. intervaltijd: 1440 [min].

Weergeven in de mobiele toepassing RopamBasic :

Ropam BasicGSM-BOX 2 GSM meld- en controlemodule

Belangrijkste kenmerken:

• mobiele toepassingen: RopamBasic (Android, IOS) voor online bediening via GPRS en RopamBridge server, RopamDroid (Android) voor bediening via SMS,
• gebruikers: 8 telefoonnummers, 8 e-mailadressen, RopamBasic en RopamDroid applicatie,
• ondersteuning van USSD-codes via RopamBasic/SMS (controle van prepaid kaarten en wijziging van diensten),
• automatische controle van prepaid kaarten (min. bedrag),
• RTC-klok, kalender, synchronisatie met GSM-netwerk of NTP-server
• optie om 8 gesproken berichten te uploaden en af te spelen,
• programmering op afstand via GPRS (RopamBridge server),
• microUSB voor lokale programmering (Usb-USBmicro),
• alarmmodulus, bedieningspaneelfuncties,
• intuïtieve visualisatie en bediening van bedieningspanelen,
• nanoSIM-slot,
• samenwerking met PSR-ECO-2012 voedingseenheid,
• 2 analoge ingangen AI1, AI2 (I7-I8), configureerbaar: 0-10V of 4-20mA,
• 4 uitgangen: O1 relaisuitgang, O2-O4 transistoruitgangen met kortsluitbeveiliging (0,7A)
• kleinere afmetingen, compact ontwerp, afneembare connectoren en klemmen,
• 32-bits microprocessor, ingebed RTOS real-time besturingssysteem,
• uitgebreide LogicProcessor.geavanceerde logische functies, rekenkundige functies, tellers, tijdrelais, 10 onafhankelijke logische condities (if-then-else blokken),
  10 tijdrelais voor de realisatie van tijdlogische functies, 4 kalendertimers,
• ingebouwde GSM/GPRS-2G-modem,
• GSM-stoorstoringsdetectie (jamming): rapportage van uitgangsstatus en registratie van gebeurtenisgeheugen
• 8 ingangen waarvan 6 NO/NC-ingangen (I1-I6) en 2 NO/NC-ingangen GND/+12V of 0-10V, 4-20mA,
• FAC-ingang om wisselspanning te regelen, bijv. bedieningspaneel,
• 4 gestuurde uitgangen via SMS, CLIP, DTMF, RopamBasic, systeemgebeurtenissen, LogicProcessor,
• 1 AUX beveiligde stroomuitgang (1A),
• melding: SMS/VOICE/CLIP/E-MAIL/GPRS,
• SMS: onafhankelijke berichten voor systeemgebeurtenissen,
• VOICE/CLIP: onafhankelijke spraakverbinding voor systeemgebeurtenissen met spraakberichten (spraaksynthesizer, afluisteren), parallel met SMS/VOICE-meldingsmodus
• TSR-x serie temperatuursensor ondersteuning, GSM thermostaat
• communicatie testfunctie: SMS, SMS STAN, CLIP, E-mail,
• optische signalering van werking en GSM-dekking
• gebeurtenisgeheugen, 1000 gebeurtenissen met overschrijven
• functies voor het beperken van de kosten en het aantal transmissies
• voeding 12V/DC met DC spanningsregeling (<11V)

• BasicGSM Box 2 module

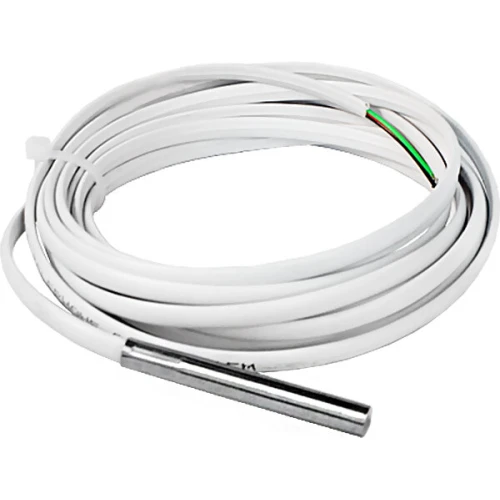

• Temperatuursensor TSR-1-TEL
• Voeding 12V DC 1A
• Stopcontact voor voeding met blok
